產品名稱: BLD系列低噪聲吸頂式房間通風器
廣泛應用于會議室、餐廳、會客廳、衛生間、浴室等場所及各類無窗房間的吊頂內
詳細信息:
一、特性及應用
BLD系列吸頂式通風器采用先進的空氣動力學設計，所有部件采用防潮、防銹材料制造。產品設計美觀大方、高效實用，具有噪音低、振動小、實用壽命長、外形美觀等優點，能有效排除室內的污濁空氣、濕氣、煙霧、塵埃，起到良好的通風換氣作用。
導管式通風器，出風口處帶止回閥板，能有效防止室外風逆流，將污濁空氣通過伸縮軟管或PVC管排至室外。
直排式通風器無需安裝管道，施工簡便。

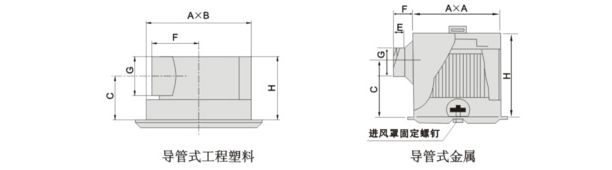

二、性能參數及外形尺寸表
|
|
殼體
結構 |
型 號 |
風量
(m3/h) |
風壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
安裝開孔
A×B |
H |
C |
F |
E |
G |
進風面板
尺 寸 |
進風面板
材 質 |
導管式 |
工
程
塑
料 |
BLD-120 |
120 |
100 |
30 |
38 |
150×150 |
115 |
60 |
90 |
∕ |
100 |
200×200 |
工程
塑料 |
BLD-150 |
150 |
150 |
30 |
39 |
150×150 |
115 |
60 |
90 |
∕ |
100 |
200×200 |
BLD-180 |
180 |
160 |
30 |
40 |
195×195 |
165 |
105 |
90 |
∕ |
100 |
250×250 |
BLD-250 |
250 |
220 |
40 |
44 |
240×240 |
115 |
85 |
110 |
∕ |
100 |
290×290 |
工程塑料
或鋁合金 |
BLD-300 |
300 |
220 |
40 |
45 |
265×265 |
160 |
110 |
110 |
∕ |
100 |
320×320 |
BLD-400 |
400 |
250 |
40 |
46 |
310×310 |
190 |
115 |
155 |
∕ |
100 |
360×360 |
工程塑料 |
BLD-500 |
500 |
250 |
40 |
47 |
350×220 |
190 |
115 |
155 |
∕ |
150 |
360×360 |
優質
冷軋
板或
鍍鋅
板 |
BLD-300 |
300 |
60 |
30 |
42 |
350×220 |
240 |
155 |
56 |
30 |
150 |
400×270 |
鋁合金 |
BLD-420 |
420 |
80 |
30 |
42 |
350×220 |
240 |
155 |
56 |
30 |
150 |
400×270 |
BLD-550 |
550 |
80 |
35 |
42 |
350×220 |
240 |
155 |
56 |
30 |
150 |
400×270 |
BLD-700 |
700 |
100 |
40 |
42 |
360×360 |
232 |
115 |
56 |
30 |
150 |
400×400 |
BLD-900 |
900 |
110 |
45 |
48 |
397×397 |
243 |
130 |
56 |
30 |
150 |
440×440 |
BLD-1200 |
1200 |
115 |
50 |
52 |
397×397 |
243 |
130 |
56 |
30 |
150 |
440×440 |
直排式 |
工程塑料 |
BLD-550 |
550 |
50 |
40 |
47 |
270×270 |
125 |
∕ |
∕ |
∕ |
∕ |
320×320 |
工程塑料 |
BLD-1000 |
1000 |
60 |
55 |
49 |
350×350 |
120 |
∕ |
∕ |
∕ |
∕ |
400×400 |
注：導管式金屬殼體通風器可根據用戶要求制成變風器(高、中、低三檔)。

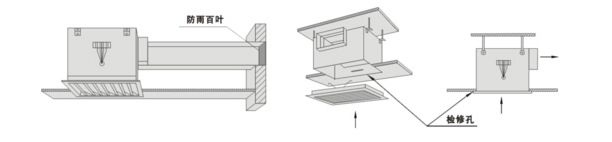

三、安裝示意圖
