您當前的位置：首頁 > 產品中心 > HL3-2A型低噪聲混流式風機

產品列表 PRODUCTS LIST

HL3-2A混流風機

一、特性及應用

SWF混流風機應用子午加速方法和“準三元”流動理論設計，采用直線形外筒、錐形輪轂、扭曲翼形葉片的結構形式。壓力較同機號軸流風機高，風量較同機號離心風機大。具有效率高、結構緊湊、噪聲低、體積小、安裝方便等優點，廣泛適用于賓館、飯店、商場、寫字樓、體育館等高級民用建筑的通排風、管道加壓送風及工礦企業的通風換氣場所。其中雙速風機可根據使用工況要求通過變速來調整所需風量、風壓。

二、型號說明

例： SWF （A）- Ⅱ - 8

機號(葉輪直徑分米數)

型號（Ⅰ型為單速；Ⅱ型為雙速）

結構形式（A型為大流量型；B型為高壓力型）

高效低噪聲混流風機

三、SWF(B）-Ⅰ、Ⅱ型風機性能參數

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率(kW)	雙速功率(kW)	噪聲 dB(A)	重量 (kg)
2.5	2900	2253	402	0.75	0.75/0.55 2/4P	77	30
		2039	452
		1696	532
		1496	542
		1340	554
	1450	1126	100	0.55		68	29
		1019	113
		848	133		0.55/0.45 4/6P
		748	135
		670	139
	960	746	44	0.37		62	29
		675	50
		561	58
		495	59
		444	61
3	2900	3893	578	1.1	1.1/0.85 2/4P	78	41
		3523	651
		2930	767
		2585	780
		2316	798
	1450	1946	145	0.55		69	38
		1762	163
		1465	192		0.55/0.45 4/6P
		1293	195
		1158	200
	960	1289	63	0.37		63	38
		1166	71
		970	84
		856	85
		767	87
3.5	2900	6181	787	2.2	2.4/2 2/4P	79	56
		5595	887
		4653	1044
		4104	1062
		3678	1086
	1450	3091	197	0.55		70	45
		2797	222
		2327	261		0.55/0.45 4/6P
		2052	265
		1839	272
	960	2046	86	0.37		64	43
		1852	97
		1540	114
		1359	116
		1217	119
4	2900	9227	1028	5.5	5.5/4.5 2/4P	83	101
		8351	1159
		6946	1363
		6127	1387
		5490	1419
	1450	4614	257	0.75		71	59
		4176	290
		3473	341		0.85/0.55 4/6P
		3064	347
		2745	355
	960	3055	112	0.55		65	58
		2765	127
		2299	149
		2028	152
		1817	156

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率(kW)	雙速功率(kW)	噪聲 dB(A)	重量 (kg)
4.5	2900	13138	1301	7.5	8/6.5 2/4P	84	128
		11891	1466
		9889	1725
		8724	1755
		7816	1796
	1450	6569	325	1.1		72	79
		5945	367
		4945	431		1.1/0.85 4/6P
		4362	439
		3908	449
	960	4349	143	0.55		66	80
		3936	161
		3274	189
		2888	192
		2586	196
5	2900	18022	1606	15	14/11 2/4P	89	205
		16311	1810
		13565	2130
		11967	2167
		10722	2217
	1450	9091	402	2.2		73	110
		8156	452
		6783	532		2.2/1.5 4/6P
		5984	542
		5361	554
	960	5966	176	0.75		67	97
		5400	198
		4491	233
		3962	237
		3549	243
5.5	1450	11993	486	3	2.8/2.2 4/6P	74	128
		10855	548
		9028	644
		7964	655
		7136	670
	960	7941	213	1.1		69	119
		7187	240
		5977	282		1.1/0.75 6/8P
		5273	287
		4724	294
	720	5955	120	0.75		67	119
		5390	135
		4483	159
		3954	162
		3543	165
6	1450	15571	578	5.5	5.5/4 4/6P	76	172
		14093	652
		11721	767
		10340	780
		9264	798
	960	10309	253	1.5		70	148
		9330	286
		7760	336		1.8/1.3 6/8P
		6846	342
		6133	350
	720	7732	142	1.1		68	146
		6998	161
		5820	189
		5134	192
		4600	197

SWF(B)-Ⅰ、Ⅱ型風機性能參數

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
6.5	1450	19797	679	7.5	8/6.5 4/6P	78	213
		17918	765
		14902	890
		13146	916
		11778	937
	960	13107	298	2.2		73	178
		11863	335
		9866	394		2.4/1.8 6/8P
		8704	401
		7798	411
	720	9830	167	1.1		69	168
		8897	189
		7399	222
		6528	226
		5849	231
7	1450	24726	787	11	11/9 4/6P	81	283
		22379	887
		18612	1044
		16419	1061
		14710	1086
	960	16370	345	3		74	223
		14816	388
		12322	457
		10871	465		3.7/2.6 6/8P
		9340	476
	720	12278	194	1.1		70	203
		11112	219
		9242	257
		8153	262
		7305	268
7.5	1450	30411	904	15	14/11 4/6P	84	307
		27525	1018
		22892	1198
		20195	1219
		18094	1247
	960	20135	396	4		76	247
		18223	446
		15156	525
		13370	534		3.7/2.6 6/8P
		11979	547
	720	15101	223	1.5		71	227
		13668	251
		11367	295
		10027	301
		8984	308
8	1450	36908	1028	18.5	16/13 4/6P	86	369
		33405	1159
		27782	1363
		24509	1387
		21959	1419
	960	24436	451	5.5		80	245
		22117	508
		18394	597		6/4.5 6/8P
		16227	608
		14538	622
	720	18327	253	2.2		75	225
		16587	286
		13795	336
		12170	342
		10904	350

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
8.5	1450	44270	1161	22	22/18.5 4/6P	89	403
		40068	1308
		33323	1539
		29398	1566
		26339	1602
	960	29310	509	7.5		81	334
		26528	573
		22062	674		8/6 6/8P
		19463	686
		17438	702
	720	21983	286	3		77	284
		19896	322
		16547	379
		14597	386
		13079	395
9	1450	52551	1301	30	28/22 4/6P	92	466
		47563	1466
		39557	1726
		34897	1755
		31266	1796
	960	34793	570	11		84	396
		31490	643
		26189	756		12/9 6/8P
		23104	769
		20700	787
	720	26094	320	4		79	366
		23618	362
		19642	425
		15525	433
		14789	443
9.5	1450	61806	1448	37	34/26 4/6P	95	541
		55935	1635
		46526	1921
		41041	1956
		36769	2001
	960	40920	634	11		86	421
		37033	717
		30803	842		12/9 6/8P
		27172	857
		24344	877
	720	30690	357	5.5		80	391
		27774	403
		23102	473
		20379	482
		18258	494
10	1450	72087	1606	55	55/42 4/6P	96	704
		65245	1810
		54262	2130
		47869	2166
		42888	2217
	960	47726	704	15		89	484
		43196	794
		35925	934		17/12 6/8P
		31692	950
		28395	972
	720	35795	396	7.5		81	444
		32397	446
		26944	525
		23770	534
		21296	547

SWF(B）-Ⅰ、Ⅱ型風機性能參數

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
10.5	1450	83450	1769	75	72/55 4/6P	98	898
		75523	1998
		62819	2346
		55413	2390
		496466	2444
	960	55250	775	18.5		91	578
		50001	875
		41591	1028		20/15 6/8P
		36687	1047
		32869	1071
	720	41437	436	7.5		83	498
		37501	492
		31193	578
		27515	589
		24651	602
11	1450	95949	1941	90	/	104	1074
		86834	2192
		72228	2575
		63712	2623
		57081	2682
	960	63524	851	22	25/12 6/8P	93	674
		57490	961
		47820	1128
		42182	1149
		37792	1176
	720	47643	478	11		86	604
		43117	540
		35865	635
		31636	646
		28344	661
11.5	1450	109636	2122	110	/	111	1437
		99222	2396
		82532	2814
		72801	2867
		65224	2932
	960	72587	930	30	30/15 6/8P	94	877
		65692	1050
		54642	1233
		48200	1256
		43183	1285
	720	54440	523	11		88	627
		49268	591
		40981	694
		36510	707
		32387	723
12	1450	124567	404	110	/	115	1500
		112734	456
		93772	536
		82716	546
		74107	558
	960	82472	721	30	30/15 6/8P	96	850
		74638	814
		62083	956
		54764	974
		49064	996
	720	61854	436	15		90	800
		55978	492
		46562	578
		41073	589
		36798	602

機號 NO.		轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
12.5		1450	140796	2507	132	/	121	1680
			127422	2831
			105988	3325
			93492	3387
			83762	3464
		960	93217	1099	37	37/18 6/8P	97	980
			84362	1241
			70171	1457
			61896	1484
			55456	1518
		720	69912	618	15		92	870
			63271	698
			52628	820
			46424	835
			41592	854
13		960	104856	1188	55	55/28 6/8P	98	1178
			94896	1342
			79833	1576
			69627	1605
			62380	1642
		720	78642	668	22		94	898
			71172	755
			59200	886
			52220	903
			46785	923
		560	61166	404	11	/	85	868
			55356	456
			46044	536
			40616	546
			36388	558
13.5	960		117426	1282	75	75/37 6/8P	103	1629
			106272	1447
			88396	1700
			77974	1731
			69859	1771
	720		88070	721	30		97	1169
			79704	814
			66297	956
			58480	974
			52394	996
	560		68498	436	15	/	86	1039
			61992	492
			57564	578
			45485	589
			40751	602
14	960		130963	1378	90	90/45 6/8P	106	1911
			118522	1557
			98586	1828
			86963	1862
			77912	1905
	720		9822222	775	37		99	1381
			88892	875
			73939	1028
			65222	1047
			58434	1071
	560		76395	469	18.5	/	88	1151
			69138	529
			57508	622
			50728	633
			45448	648

注：1、雙速風機的重量參考同號中高速風機的重量。
2、表中雙速風機功率已列出高中速檔、中低速檔，可根據設計需求特殊制作高低速檔雙速風機。
3、表中性能參數為高效區參數，若用戶需此范圍外的性能參數，可特殊針對設計。

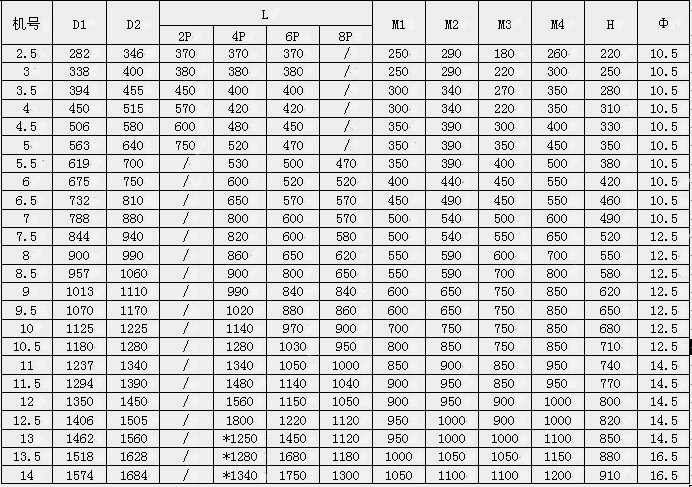

注：＊為10極560r/min尺寸，雙速風機尺寸參考同機號中高速風機尺寸。
